酒店电气施工流程

装饰测量放线

1、 施工人员施工前,施工技术人员与放样人员现场进行实地测量放样,依据设计图纸实地用墨线划出装饰物的位置,核对现场与图纸标注有无误差后,方可进行施工。
2、 在每个层面测设+50cm的标高线,并在墙上弹出墨线,作为室内装修的标准基准,测量误差为±3mm。
3、 地面放样点钉以钢钉作为放样确认点,墙顶面以漆为标记。

电气施工

1、 室内配电

(1) 所用导线的额定电压应大于线路的工作电压,导线的绝缘强度应符合线路的敷设方式和环境。导线的截面积应能满足供电质量和机械强度的要求。
(2) 敷设导线时,应尽量避免接头。若必须接头时,应尽量压接或 焊接。
(3) 导线连接和分支处,不应受机械作用。导线与设备端子连接时要牢固。
(4) 穿在管内的导线或电缆,在任何情况下都不能接头,必须接头时,可把接头放在接线盒,灯头盒和开关盒内。
(5) 各种明配线应横平竖直。
(6) 导线穿墙时加保护管,过墙管两端出墙面不小于10mm,过长会影响美观。
(7) 当导线相互交叉又距离较近时,应在每根导线上套塑料管,并将套管加以固定,以防短路。
(8) 室内电器线与其他管道间应保持一定距离,不小于100mm。

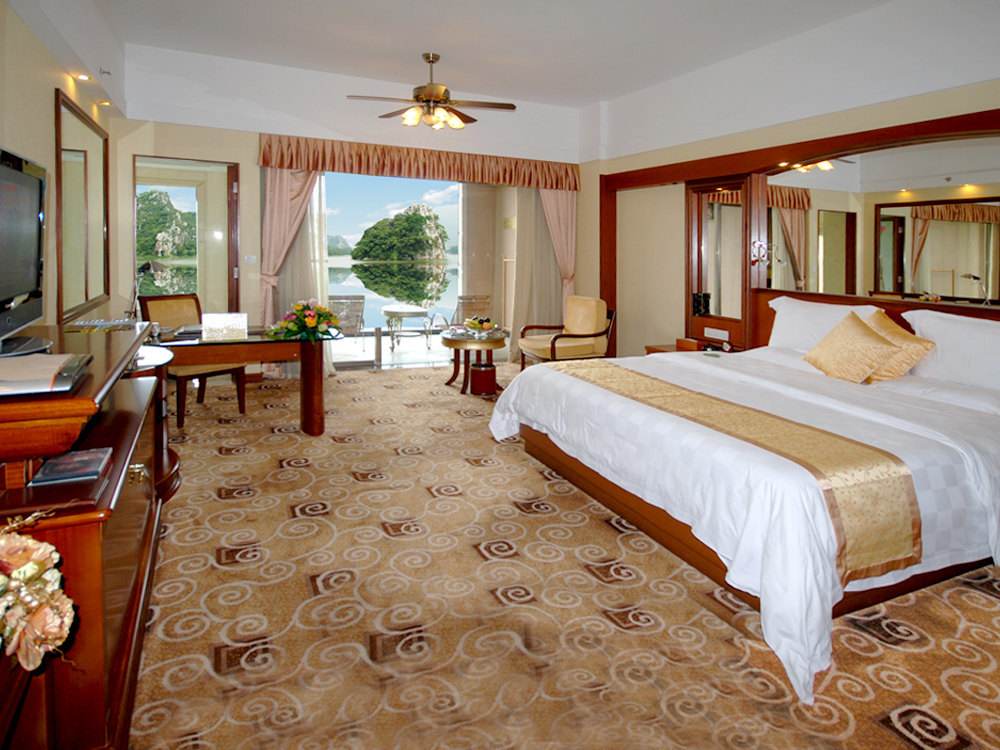

酒店电气施工流程(图1)

2、 施工程序
(1) 根据平面图,详图等,确定电气安装位置,导线的敷设的路径及导线过墙和楼板的位置。
(2) 装饰绝缘支持物,线夹、支架或保护管等。
(3) 敷设导线。
(4) 安装灯具与电气设备、元器件。
(5) 测试导线绝缘,并连接。
(6) 校验、试通电。

3、 灯具安装
(1) 灯具安装前应检查其配件是否齐全,外观有无破损、变形及镀层脱落等,并应测试绝缘是否良好。
(2) 灯具安装位置及高度应符合设计要求。
(3) 灯具重量在1kg以下可直接用软线吊装,灯具重量在1kg以上应采用吊链吊装,3kg以上应固定在预埋的吊钩或螺栓上。
(4) 固定灯具的螺栓不少于两个。
(5) 当灯具安装在易燃部位时,要做好防火处理,在周围结构物上刷防火涂料。
(6) 同一室内有多套灯具时应排列整齐且符合设计要求,灯位线要统一弹线,必要时增加尺寸调节板。

4、 插座安装
(1) 同一场所的插座成排安装时,高低差应不大于1mm,分开安装时高低差不大于5mm
(2) 暗装插座距地面高度为0.3m。
(3) 插座接线时导线分色应统一正确,严格做到插座右极接相线,左极接零线,接地线在上方。

5、 照明配电箱的安装应符合设计要求
(1) 导线引出板面处均应套绝缘管。
(2) 配电箱的垂直偏差不应小于1.5/1000.暗装配电箱的板面四周边缘应紧贴墙面。
(3) 各回路均有标志牌,标明回路的名称和用途。若有不同种类或不同电压等级的配电设备装在同一箱体内时应有明显区分标志。
(4) 配电箱的安装高度宜为1.2m—1.5m之间,箱内工作零线与保护接地线应严格区分。
(5) 配电箱内部接线截面应符合规范要求。
